方便快捷的噪声模拟(AFG-3000快速任意波编辑功能)

以AFG-3000为例，它提供了8 M的存储深度，允许用户在8 M范围内编辑或输出任意数量的点。它还配备了任意波形编辑软件，可以满足产生含噪声信号输出的需要。AFG-3000任意波形编辑软件内置三种噪声，即均匀噪声、高斯噪声和瑞利噪声。主要区别在于概率分布的范围。

均匀噪声

高斯噪声

三种噪声概率分布的差异

瑞利噪声

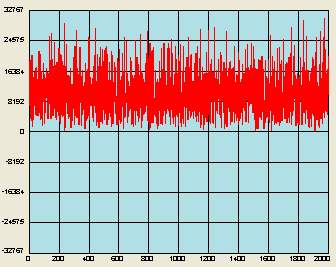

在相同的设置下，波形外观的区别如下：

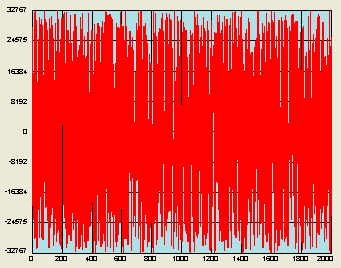

均匀噪声

属于平均分布的噪声类型

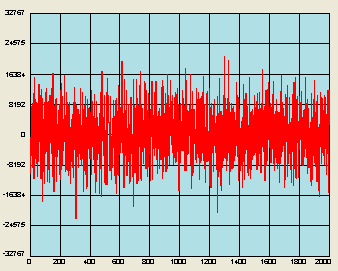

高斯噪声
属于正态分布的噪声类型

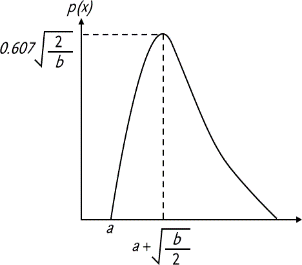

Rayleigh Noise
属于正概率分布的噪声类型

首先描述6Vpp/40kHz正弦波

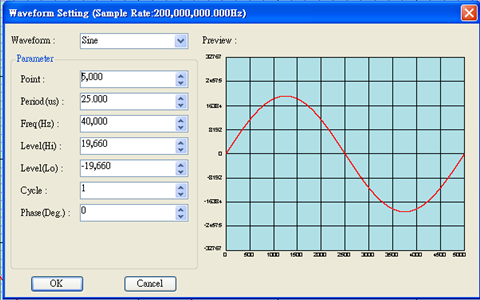

在number of points中，选择要形成正弦波的总点数。这次设置为5000点，频率设置为40,000 Hz（40 kHz）。

由于PC软件的振幅表示直接以16位点计算，因此范围+32,767 ~ -32,767对应于10Vpp（+5V~-5V），然后：

+3V corresponds to 32,767/5V*3V = 19,660 (points);

-3V corresponds to -32,767/5V*3V = -19,660 (points)

其余参数（如点、频率范围、周期、相位等）可根据所需值进行设置。

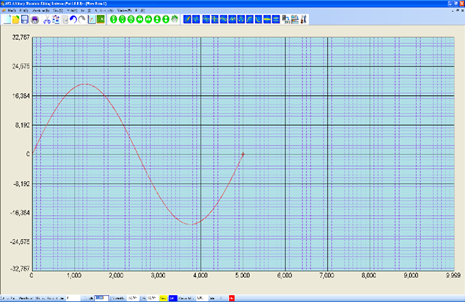

设置6Vpp的振幅范围

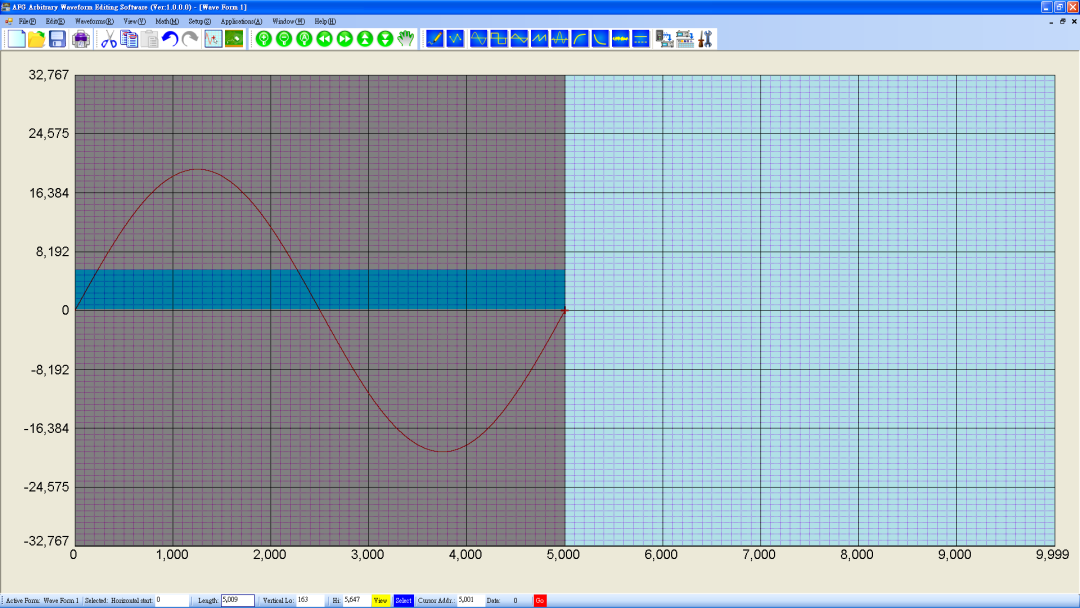

点击软件顶部工具栏中的光标选项，用鼠标选择要计算的面积。

选择要计算的面积

选择要计算的面积

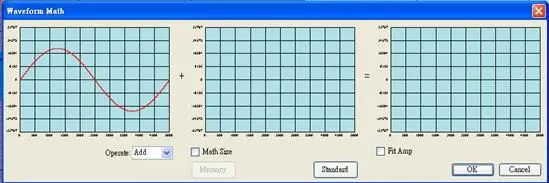

选择 Math(M) >> Add at the top of the toolbar

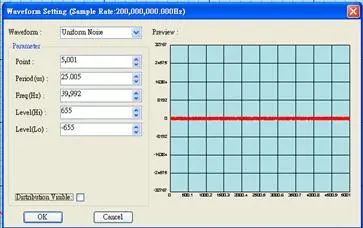

选择要计算的波形。这里，以平均噪声为例（均匀噪声）；平均噪声幅度约为200mVpp（+100mV~-100mV），振幅约为32767/5V*0.1V=655（点）~-32767/5V*0.1V=-655（点）

设置200mVpp平均噪声

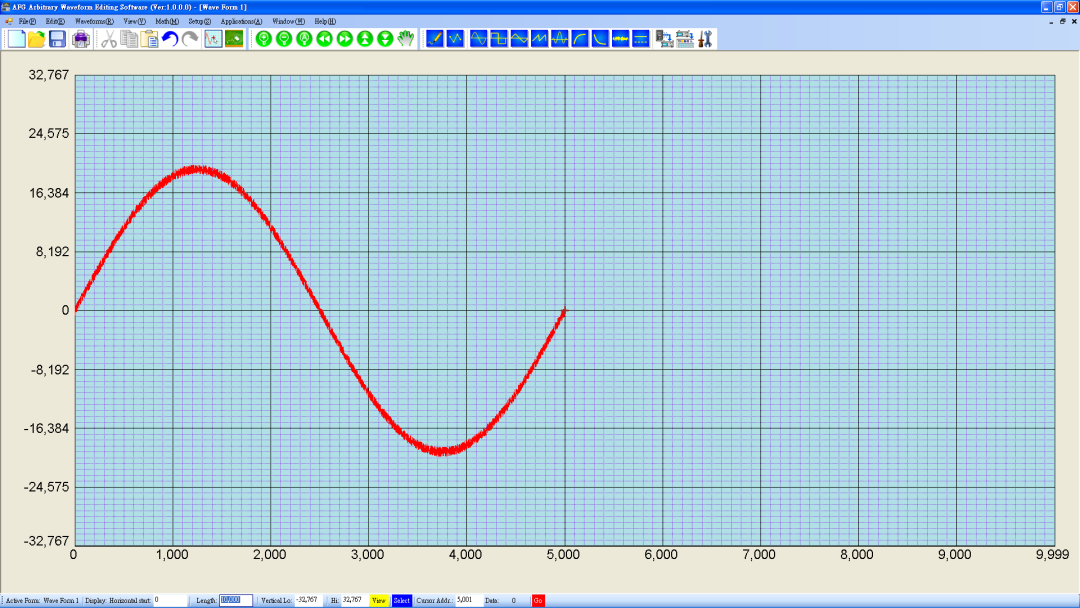

计算后的结果如图所示，将得到一个带噪声的正弦波。
6Vpp+200mVpp噪声后的计算波形

6Vpp+200mVpp噪声后的计算波形

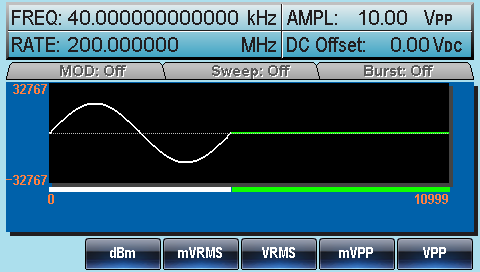

保存编辑后的文件，通过U盘上传至AFG-3000，并将其在仪器上的输出范围和振幅（AMPL）设置为10Vpp。

设置此应用程序的参数和范围

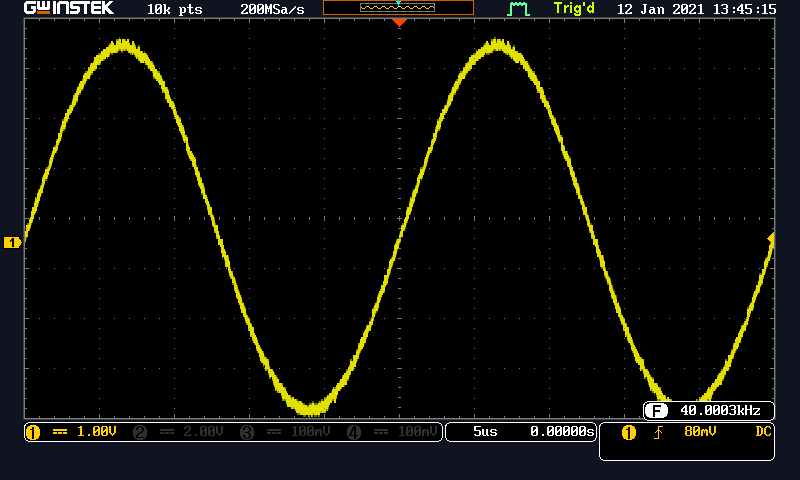

打开AFG-3000上的主输出，将编辑好的信号发送到示波器上，会发现添加噪声后的波形曲线明显比原始波形厚。

将原始信号与加噪后的信号进行比较

加噪后的正弦波信号

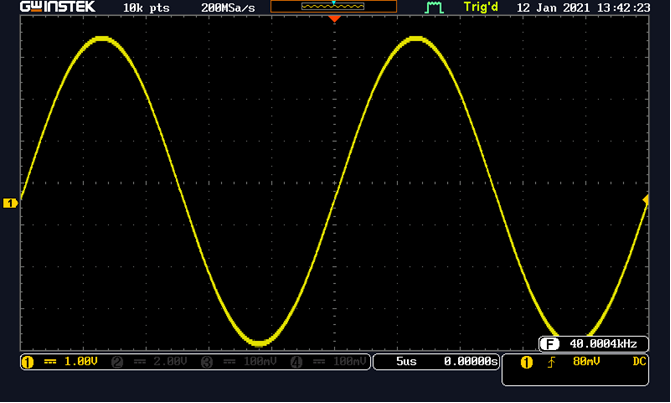

原始正弦波信号

上述噪声模拟应用主要是在设计测试待测物噪声容限的电路时，对纯信号加入噪声来模拟实际传输信号。AFG-3000可以很容易地实现这样的应用。
