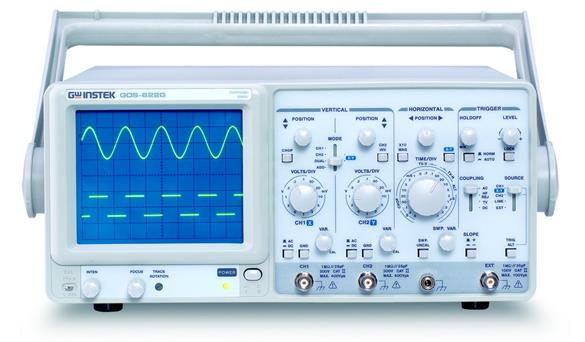

GOS-622G
查看更多
产品叙述 产品规格 配件 订购信息 下载
| 规格 | ||
| CRT | ||
| 类型 | 6 英吋内附刻度线之方形显示屏 ;标线位置 0%, 10%, 90%, 100% ; 8 x 10 格 (1 格 = 1 公分) | |
| Z 轴输入 | 输入阻抗 : 约 5kΩ;感度 : 3Vp-p 以上;频宽 : DC ~ 5MHz | |
| 垂直系统 | ||
| 感度 | 5mV ~ 5V/DIV +3%, 1mV ~ 2mV/DIV +5% | |
| 频宽 | DC ~ 20MHz;DC ~ 10MHz 在 1 ~ 2mV/DIV | |
| 上升时间 | 17.5nS (35nS 在 1mV ~ 2mV/DIV) | |
| 输入阻抗 | 约 1MΩ | |
| 输入耦合 | AC, DC, GND | |
| 垂直模式 | CH1, CH2, DUAL, ADD, CH2 INV;(DUAL 自动切换 ALT 及 CHOP) | |
| 水平系统 | ||
| 扫描时间 | 0.1μS ~ 0.5S/DIV+3%；100nS ~ 50mS/DIV+5% (x 10MAG)；10nS ~ 50nS+8% (x 10MAG) | |
| 触发 | ||
| 触发模式 | AUTO, NORM | |
| 触发源 | CH1, CH2, ALT, LINE, EXT | |
| 触发耦合 | AC, DC, HF, REJ, TV | |
| 触发斜率 | "+" 或 "-" | |
| X-Y 操作 | ||
| 感度 | 5mV ~ 5V/DIV+4% | |
| X 轴频宽 | DC ~ 1MHz | |
| 相位差 | 3o or less from DC ~ 50kHz | |
| 讯号输出 | ||
| 触发讯号输出 | 电压 : 约 50mV/DIV into 50Ω | |
| 校正端子输出 | 1kHz 方波, 2Vpp+2% | |
| 使用电源 | ||
| 交流 100V/120V/220V/230V + 10%, 50/60Hz | ||
| 附件 | ||
| 电源线 x 1 ;操作手册 x 1 ;测棒 (10:1/1:1) x 2 | ||
| 尺寸及重量 | ||
| 310(宽) x 150(高) x 455(长) mm;约 8.2 公斤 | ||
电源线 x 1
操作手冊 x 1
GTP-020A-4: 20MHz (10:1/1:1)被动式测棒 (每通道一支)
